光伏储能系统能量流向概述

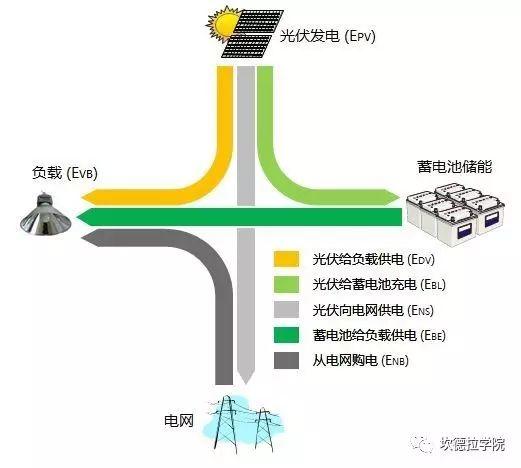

光伏储能系统能量管理的目标是：能量资源与负荷需求的精确匹配。由于集合了不同的技术，重要的是采取正确的策略实现性能的最大化以及成本最小化。下图是光伏储能系统能量流动的关系图。

评估光伏储能系统的主要标志是能量消耗部分。同时由光伏和负载产生的及时功率可以得到直接消耗所需要功率。

光伏储能系统的自发自用率e，由负载消耗光伏的能量EDV，光伏给蓄电池充电的能量EBL，光伏发电所产生的总能量EPV得来。（计算一般是通过一年的数据进行统计）

光伏储能系统的自平衡率a，由负载消耗光伏的能量EDV，蓄电池给负载供电的能量EBE，负载消耗的总能量EVB计算得来。

如果光伏发电不能完全被负载消耗或给蓄电池充电，多余的能量会流向电网。

如果流向电网的能量被限制为ENE，由此产生的调节损失比例v可由下式计算。

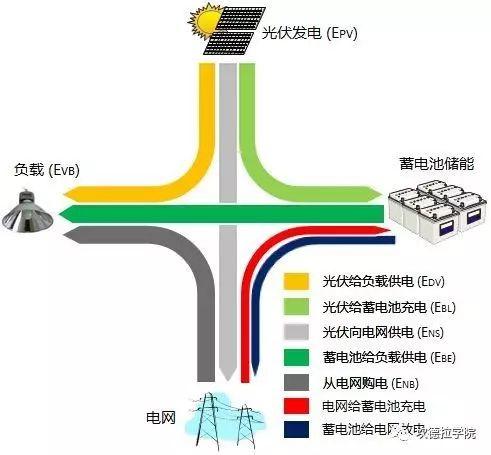

另外，在国内的光伏储能系统中的能量流向是允许电网给蓄电池充电，蓄电池给电网放电这种策略的。这样就产生了利用电价差盈利的方式。然后在德国的光伏储能系统中不允许电网给蓄电池充电，蓄电池给电网放电这种策略。只能是光伏的电给蓄电池充电，蓄电池不能给电网放电。能量流向是下图这种方式：
