1. 组串电压失配估算工具
组串失配的原因有很多，如阴影遮挡、组件衰减、环境温度变化、线缆长度不同等，因此它是一个综合因素。其中组件的衰减会引起组串的电流失配，而温度和线缆的长度则会引起组串的输出线缆上压降的变化，从而带来组串的电压失配。
新版PVsyst和以往的版本相比，第一个新特性即组串的电压失配估算工具。如图1所示，在右侧的红色线框里面，共有8个选项，其中第1到第3选项基本陈述了pvsyst失配估算的原理，剩余的选项和具体模拟的项目有关，并大致根据组串的排布、逆变器数量和型号等来估算电压失配值，供用户参考。
▲图1

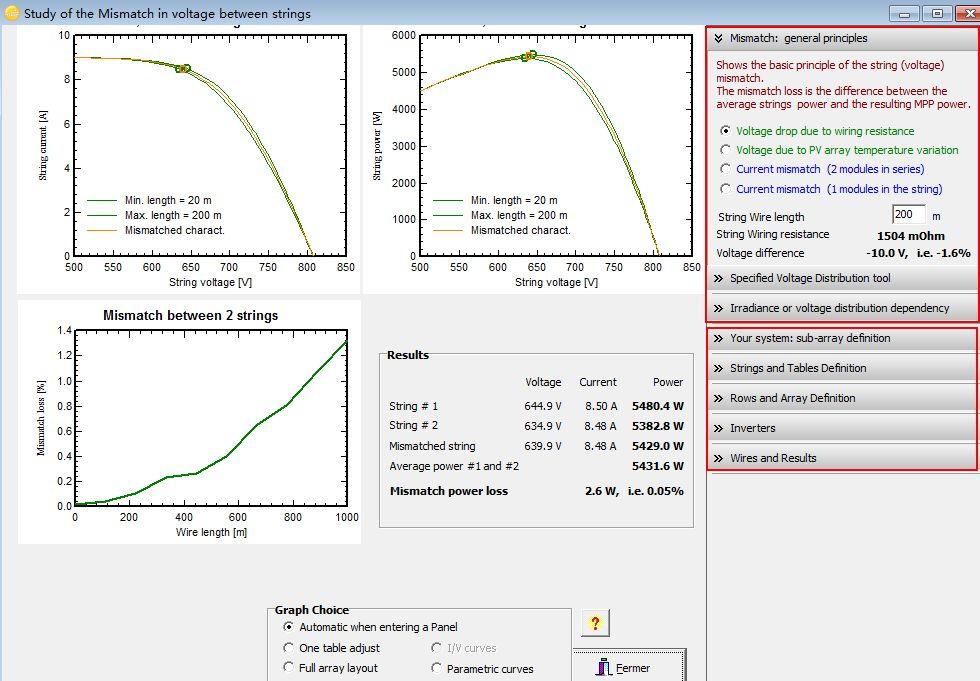

图1中，第1个选项（Mismatch：General principles）可看到对不同场景下的组串功率-电压和组串功率-电流曲线，四个小按钮分别为：不同线缆长度下的电压失配、组件温度变化导致的电压失配、电流失配（两块组件串联，基于两种不同辐照）、电流失配（组串形式，基于两种不同辐照）。对于不同线缆长度下的电压失配，失配损失基本上和电流由一定的线性关系，电流越大，失配越大。
▲图2

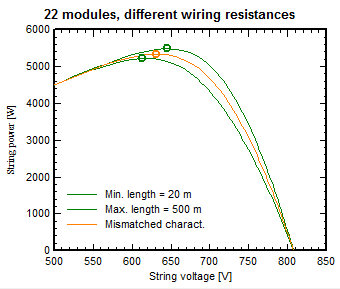

对于22块组件一串的方阵而言，假设组串的等效线缆最长500米，最短20米，电压差异4.9%,失配损失0.34%。

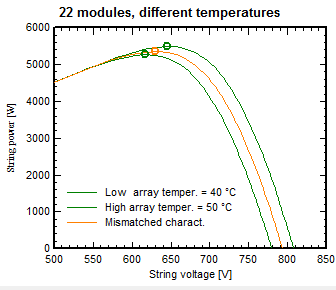

温度差异10℃导致的组串电压差异4.4%,而失配损失则为0.43%。

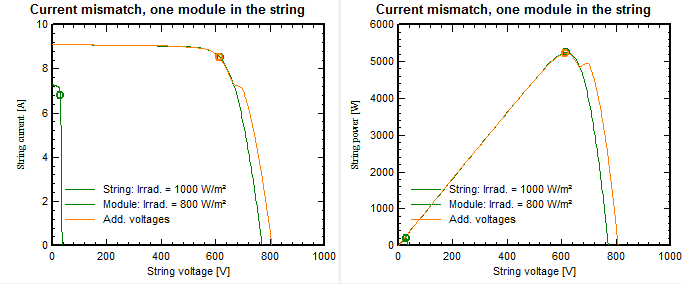

如图3所示为电流差异的特征表现，当电流差异20%时，组串的电流失配损失达到4.19%。同电压失配相比，电流失配确实要大的多。因此在失配参数确定方面，重点关注电流失配即可。
▲图3 电流失配
【案例】 某光伏发电系统装机容量1.26MW，采用晶科265Wp功率档位组件，组件布置采用22块一串，共219串，两台阳光电源集中式逆变器，经过PVyst估算得到的电压失配损失为0.16%。

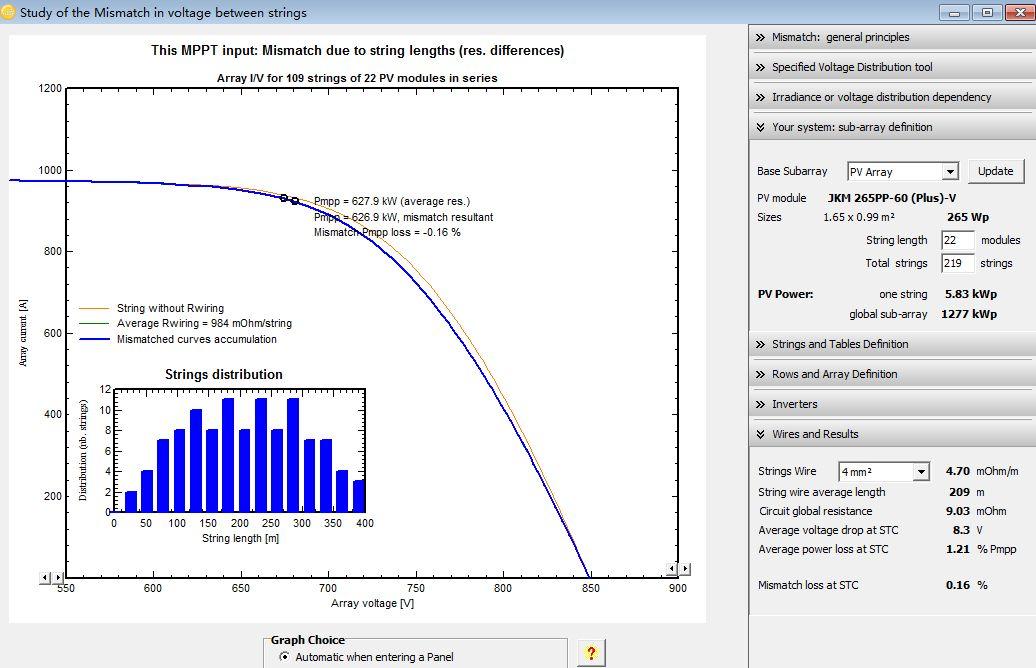

▲图4 案例电压失配估算值
2. 杆状物体阴影遮挡系数（优化设计）

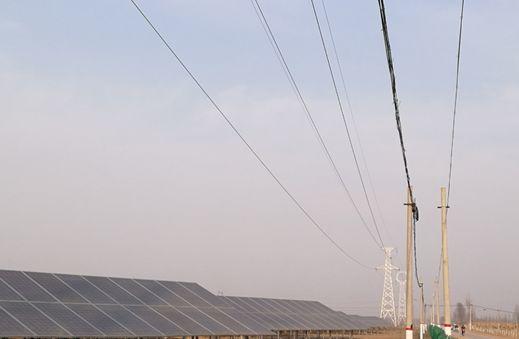

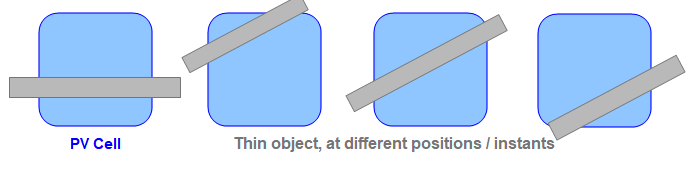

对于电缆、电线或者细杆状物体，一般尺寸较小，它所产生的阴影一般不会遮挡整个电池片，而是产生线状阴影，如图5图6所示，由于障碍物距离光伏方阵的距离一般是相当远的，会在组件表面产生一个较大的半影（由于太阳直径较大的关系），那么辐照度损失应被视为阴影区域的积分。
▲图5
▲图6
在这种情况下，电池中的工作电流受到电线及电池片的尺寸大小的影响，电线对组件电池的影响可以用“Thin Object ratio”系数来表征。

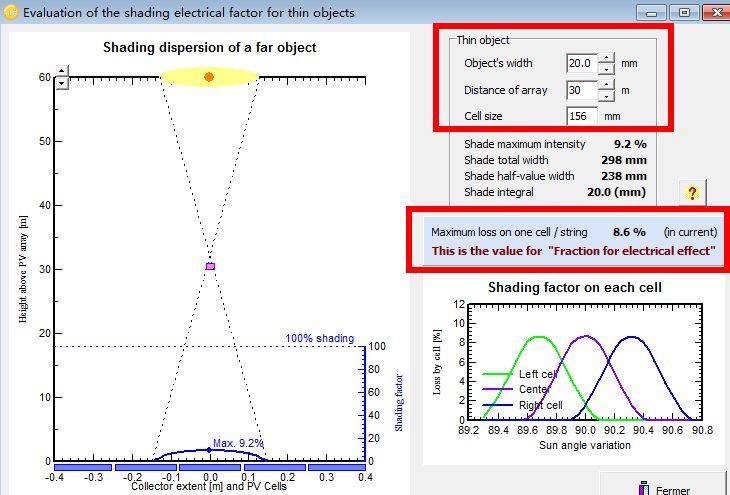

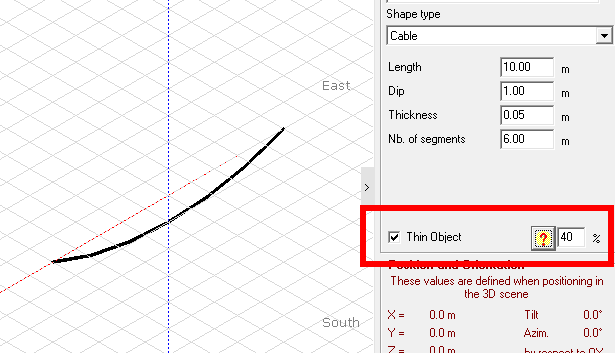

如图7所示。在三维建模界面点击菜单栏“tools”，找到“thin objects analyze tool”，遮挡物的宽度为20mm，距离方阵30米，组件电池片的尺寸为156mm*156mm。通过计算，遮挡的最大影响比例9.2%，电池或组串的遮挡损失为8.6%（从电流特性方面考虑）。那么在三维建模界面，如图8所示，可在Thin object旁边的比例填入8.6%，而之前的版本，这个值一般都是人为填入的，如果填入的值不准确，则对模拟结果的准确性有直接影响。
▲图7
▲图8
