风光互补最重要的布置要合理的避开风机阴影范围，通过计算每台风机在冬至日上午9时至下午15时的阴影范围，同时在最新的遥感影像图中查看周围是否有禁止布置的地类或构筑物，这样是通常的做法，但是这样经常会出现几个问题。
1、首先：坐标系转换误差问题，由于国内的坐标系统多采用北京54或者西安80坐标系，与全球通用的WGS84坐标系会产生100-200米之间的误差，虽然看起来数据不大，但是作为施工图来说，100-200米是个非常大的标准误差。
2、其次，对于已经建立好的风电场怎么进行避开阴影，重新排布光伏板，怎么样合理利用google earth带给的便利，都是设计师和业主关心的话题。
笔者根据实例对某风光互补电场进行探讨。
风电场建设33台风机，同时布置1万的光伏发电项目，项目要求，避开风机阴影区域，同时避开水塘，等级路村庄等敏感区域。
准备工作：软件：arcgis 10.3.1 GPS
首先，需要得到风电场微观选址的坐标系统，这个可以和设计院沟通来得到，得到这个不是目的，目的是要得到当地的7参数，笔者通常有三种做法：
（1）如果项目区域已经做了1:2000测绘图，和甲方沟通去要测绘单位的技术报告，里面会有明确的7参数值。
（2）通常情况下，得不到这个报告，就需要我们去现场把所有区域的风机坐标用GPS采集回来，注意：这里的GPS需要是稍微高级点的带测量软件的，能自动计算参数（目前售价大概3000以上的都带），采集风机如果计算7参数至少要采集区域内的4个点，这4个点要均匀布置在厂址内。

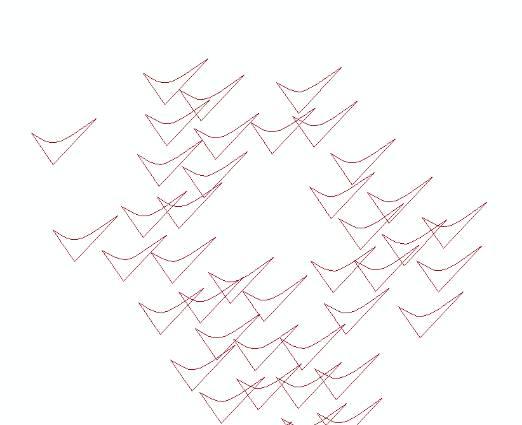

其次，计算风机的阴影分布，见笔者前一篇文章有详细介绍，风电场区域的阴影分布图。

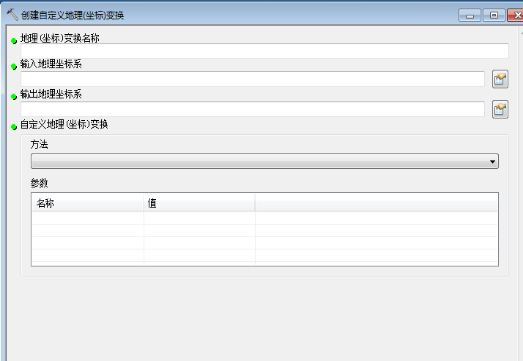

在这些风机中，阴影区域的躲避已经满足，下面利用遥感影像图来选取其中能布置的区域，这里涉及到7参数的转换，笔者利用ARCGIS10.3.1中的创建自定义地理（坐标）变换工具。
其中，地理（坐标）变换名称自拟，输入地理坐标系根据实际需要进行选择，笔者选择西安80的坐标系

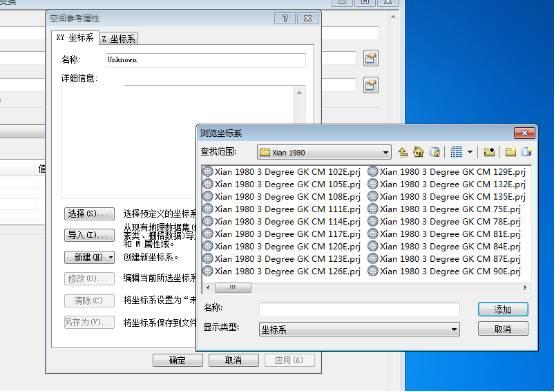

输入地理坐标系截图

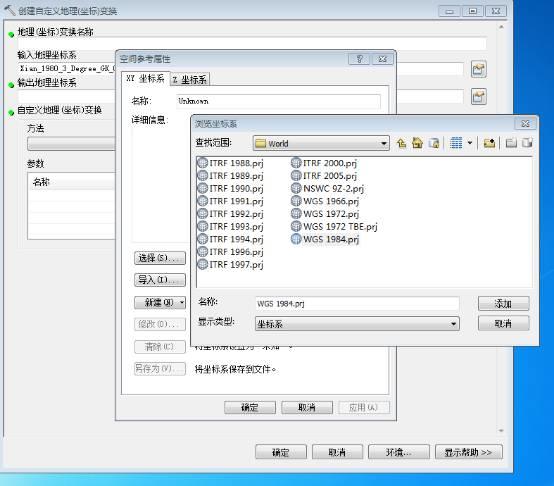

输出地理坐标系截图（选WGS84）

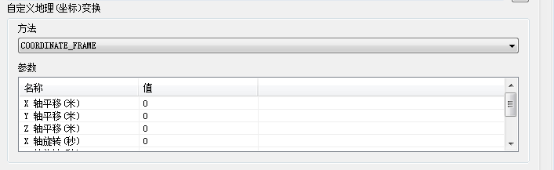

方法中选择COORDINATE_FRAME七参数计算
根据我们得到的7参数进行分别输入，得到精准的转化坐标系模型。

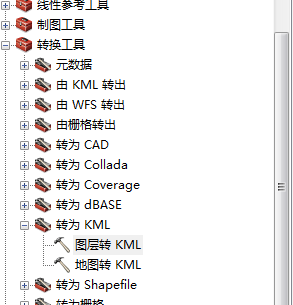

最后，利用ARCGIS中的转换kmz工具，转换到google earth中。

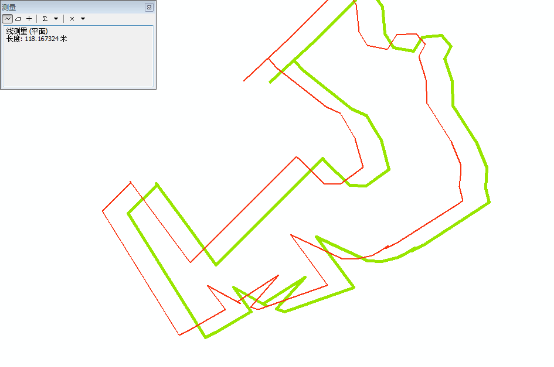

转换结果可以双击，直接打开到google earth中，下面两个图是不用参数转换和用七参转换后的对比结果：同一点误差为118米，因此，做精确的转换不仅对项目布置有非常大的作用。
