一、网络结线所要表达的信息
1.问题的由来
从空间分布的角度来看供配电系统，作为电源的变配电所、自备发电站等总是集中在一个或少数几个点，而负荷一般总是散布在不同的地点。负荷的位置是由其工作任务决定的，不可能为了配电的方便而随意改变负荷的位置。
因此，如何将集中的电能配送给到各给定位置处的负荷，就形成了配电方式问题。
2.供配电系统网络结线的含义
工程上，电源与负荷之间是靠电力线路及相应的配电设备进行电气联系的，配电方式问题实际上就是一个网络结线问题，在这个网络中，电源与负荷为网络的结点，电力线路为网络的边，网络拓扑构成了配电方式。
网络结线的基本要求为：任一个负荷与电源之间都至少有一个由电力线缆所构成的通道。
3.供配电系统网络结线与变配电所电气主结线的区别
变配电所电气主结线涉及的范围局限于变配电所内部，表明变配电所进、出线之间的电气结构；供配电系统网络结线的范围从变配电所馈出线开始，到负荷为止，表明的是变配电所与负荷之间的电气结构，在这个结构中，变配电所是被作为一个整体来看待的。
二、典型网络结线方式
1.放射式配电
图2-1（a）为放射式配电的网络拓扑，图2-1（b）为相应的电气结线示例。这种配电方式的特点为：一回线路只服务于一个负荷。放射式配电的优缺点如下。
1）优点
（1）配电回路故障只影响单一负荷，可靠性较高。
（2）控制方便。
（3）负荷间的相互影响小，电能质量较高。
（4）保护和自动化易于实现。
2）缺点
（1）需要的回路数多，配电设备投资大，占用空间大。
（2）有色金属消耗量较大。
基于以上优缺点，放射式配电多用于向重要负荷配电，或向单台功率较大的设备配电。
2.树干式配电

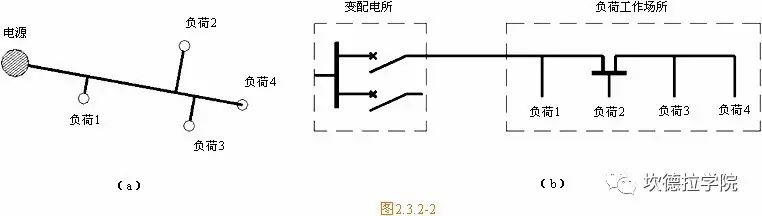

图2-2（a）、（b）分别为树干式配电的网络拓扑和电气结线示例。这种配电方式的特点为：一回线路顺次向若干负荷配电，其优、缺点与放射式配电正好相反，适用于向不重要的负荷或小功率用电设备配电。
树干式配电中，每一负荷都是通过分支线向干线索取所需电能的。分支线的作法主要有两种，即所谓的“T”接和“П”接。图2-2（b）中负荷1为“T”接的例子，它不需要断开干线；负荷2采用的是“П”接，又称环入环出接法，它需要将干线断开接到分支母线上。“П”接法可以在环入环出处设置开关，也可以不设。
3.环式配电

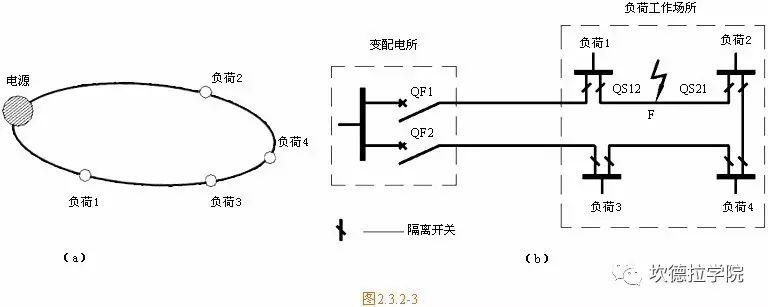

环式配电是树干式配电的一种延伸，将树干式配电干线的末端接回到电源端，便构成了环式配电，如图2-3所示。环式配电中，每一个干线分支点的两端都要设置开关（称为环路开关），以便隔离干线故障，提高供电可靠性。如图2-3（b）中，若干线F点处发生了故障，这时我们只需断开环路开关QS12和QS21，就可以将故障线路段隔离，这时负荷1可通过QF1供电，负荷2、3、4可通过QF2供电。
环式配电有开环和闭环两种运行方式，由于闭环运行需要满足一些特定的条件，运行控制要求也相对较高，因此在供配电系统中多采用开环运行方式，即正常运行时环路中有一只环路开关是处于断开状态的，这只开关所处地点被称为“开环点”。开环点设置在何处，也是影响系统性能的一个技术问题。
环式配电可靠性较高，网络中任何一段线路故障均不会造成用户停电，且网络结构清晰，可用于重要负荷的供电。但环路中的配电线路和所有开关都要承受环路功率，因此投资较树干式配电为大，保护整定和运行切换也较为复杂。
三、各种网络结线方式的组合应用
根据电源和负荷的实际情况，可以灵活地组合以上各种配电方式。

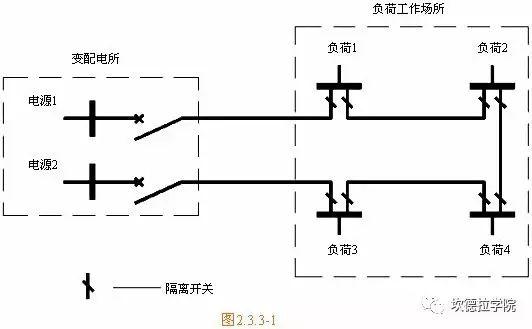

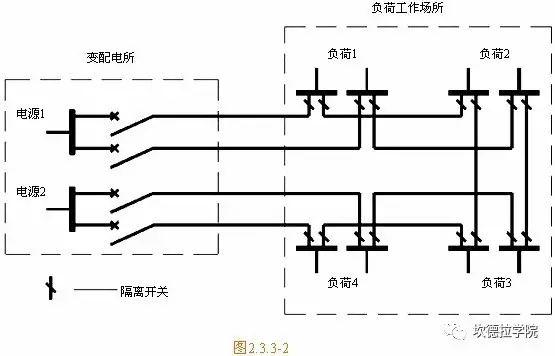

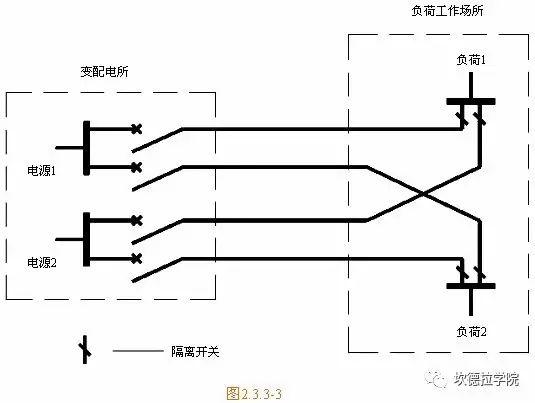

图3-1为双电源单环网配电，图3-2为双电源双环网配电，图3-3为双电源双回路放射式配电，它们都可以满足一级负荷的供电要求。

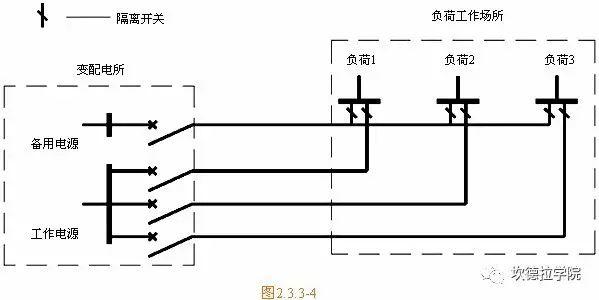

图3-4所示为双电源并配置公共备用回路的放射式配电，实际上就是放射式与树干式配电的组合，工作电源采用放射式，备用电源采用树干式，也可以满足一级负荷的供电要求。若将备用干线接成环式，则运行更灵活，可靠性更高。
