解读PVsyst中双面组件系统的能量损失

在新版本PVsyst软件，对于固定式倾角的双面组件系统模拟增加了几个变量，即直接辐射、散射辐射能量，对于双面电池组件的模拟比以往的版本就更加准确。下面由坎德拉学院的陈老师通过一个案例，来说明双面组件系统模拟报告中关于组件背面实际接收能量的计算。

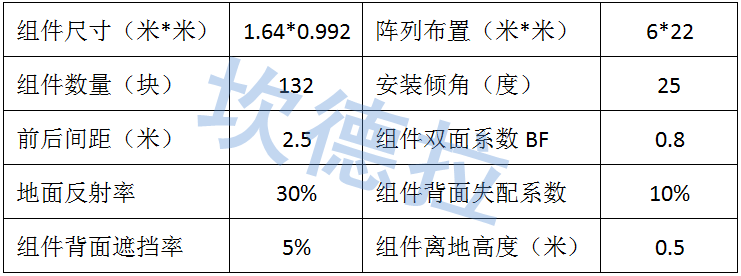

根据上述信息可计算得到组件的面积为215m²（1.64*0.992*132=214.748），占地面积为323m²，土地利用率GCR=215/323=0.6656，1/GCR=1.5024。

根据下图1，可知到达地面的辐射量为503kWh/m²，由于地面的反射率为30%，除去70%的辐射损失，即实际可被地面反射的部分为：503*30%=150.9 kWh/m²，该值与方阵的占地面积相乘，计算可得所接收的总能量为：150.9 kWh/m²*323m²=48740.7kWh。

经地面反射后，不在组件背面的接收范围，会有一部分能量损失，该比例为46.1%（View factor），该系数和地面上反射点位置和组件离地高度都有关系。那么剩余能量：48740.7*（1-46.01%）=26315（kWh）。

组件背面实际可接收的单位面积的辐射量为：26315/215=122.395（kWh/m²）（用公式表达为GloBak=GlobGnd*Albedo*（1-View factor）* /GCR）。

另外背面的散射辐射增加比例为14.57%，直接辐射增加比例为0.38%，遮挡损失比例5%，那么最终可计算得到背面实际接收的辐射量为：

GloBak=122.395*（1+14.57%）*（1+0.38%）*（1-5%）=133.723（kWh/m²）

背面实际接收辐射增益比例为：Gain=133.723/1131=11.82%

▲图1 能量损耗图局部
