光伏方阵绝缘测试方法

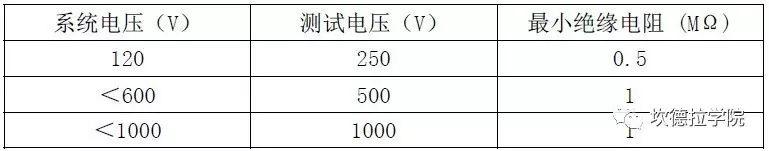

进行绝缘电阻测试前，应将光伏组件与其他电气设备的连接断开。光伏方阵正负极对地绝缘阻抗应符合下表要求：

绝缘测试方法

对于方阵边框接地的系统，光伏方阵绝缘电阻测试可以采用下列两种测试方法：

1） 先测试方阵负极对地的绝缘电阻，然后测试方阵正极对地的绝缘电阻。

2） 测试光伏方阵正极与负极短路时对地的绝缘电阻。应尽量减少电弧放电，在安全方式下使方阵的正极和负极短路。

对于方阵边框没有接地的系统（如有 II 类绝缘），可以选择做如下两种测试：

1）在电缆与大地之间做绝缘测试。

2）在方阵电缆和组件边框之间做绝缘测试。

对于系统单极接地的光伏系统，可以只测试不接地一极的对地绝缘电阻。

       ——选自《工商业分布式光伏开发建设运营指南》
