户用光伏配电箱经常遇到这两种情：
防雷器前无断路器；
-
防雷器前加断路器。
看到这里很多人就蒙圈了，防雷器前加一个断路器有什么作用？

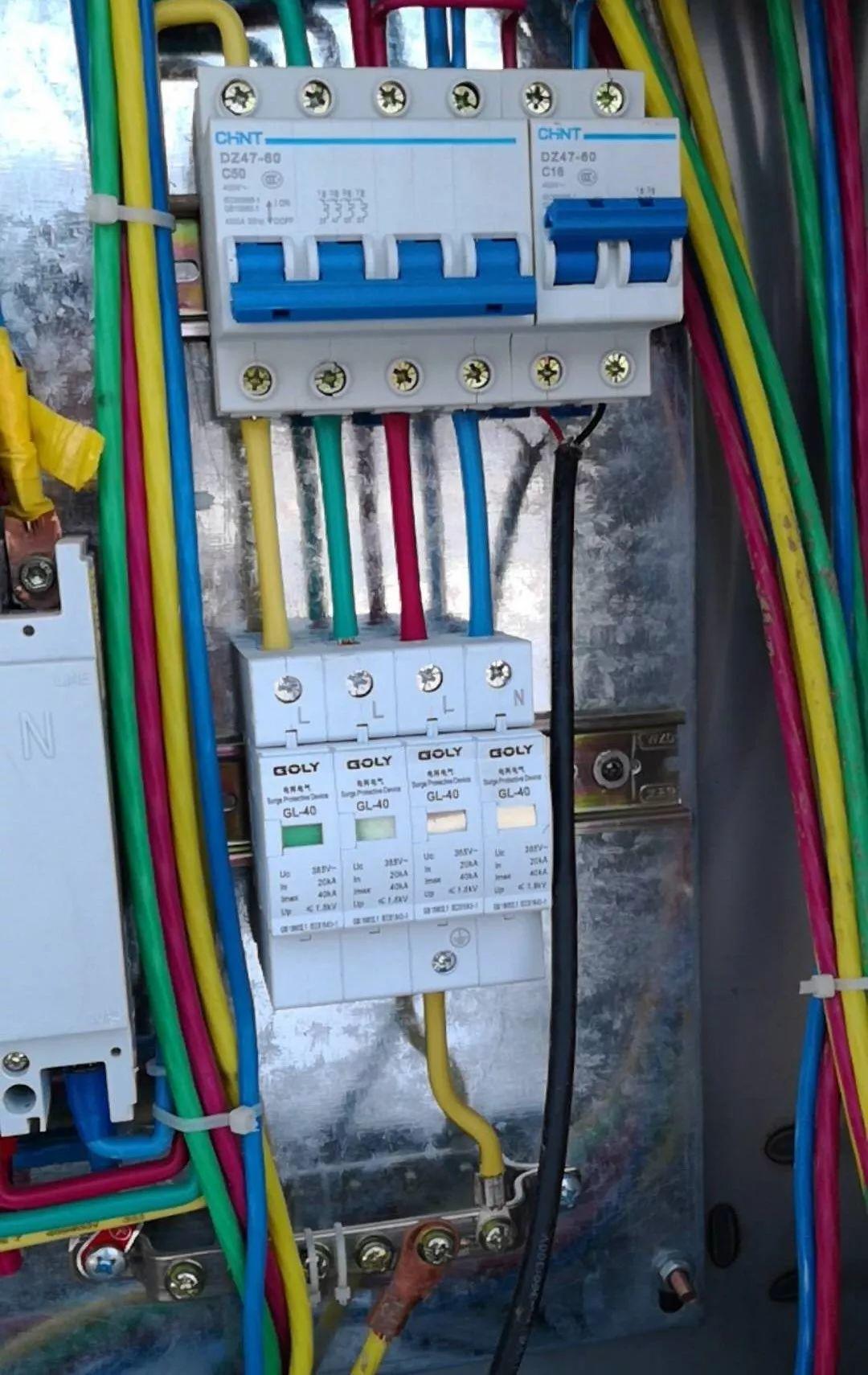

▲防雷器前加装了断路器
电涌保护器（SPD）按核心元器件分为两类：限压型SPD(氧化锌MOV）和开关型SPD(气体放电管）。由于限压型SPD元器件的自身特性，在一次大的雷击、暂时过电压或劣化的条件下，它会出现短路失效。短路失效的SPD会发生起火，为了保护配电线路的安全以及供电连续性，需要在SPD前端安装一个开关，在SPD出现短路时及时地切断SPD支路，避免起火引发更大的事故。
这个开关，也叫做SPD的后备保护装置。主要起到在电涌保护器短路失效时分断SPD支路，保护配电线路的作用。后备保护装置并不限于断路器，传统使用断路器、熔断器，目前市场上还有SPD专用的后备保护装置，性能优于断路器和熔断器。
对所配断路器的要求： 在额定电流下施加20个标准的8/20微秒和1.2/50微秒测试脉冲时，断路器不脱扣。 电涌器短路时断路器要动作。
断路器的选型： 电涌器每极都必须设置保护，断路器的分断能力必须大于该处的最大短路电流。

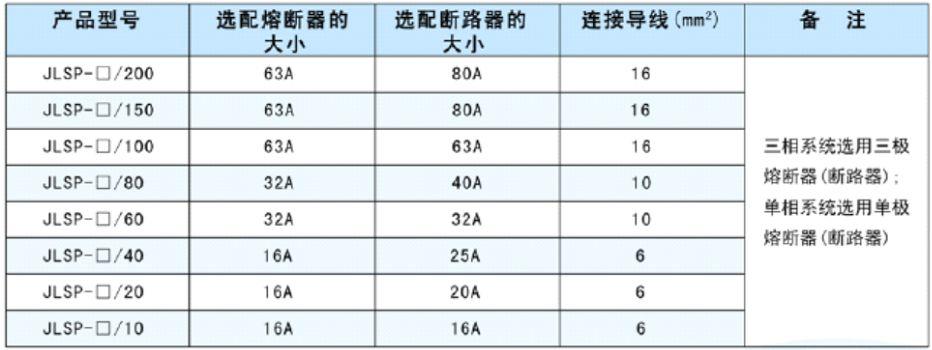

▲某品牌防雷器前熔断器和断路器选型表
有人又要问了，雷电流通过时低压断路器的触头会不会发生问题？
不会，因为雷电流的时间极短，应该在纳秒级，这是从浪涌保护器的反应时间来判断的。在这么短的时间里低压断路器不会动作，也应该不会对它的触头有影响。
