《手把手教您学会山区型光伏电站布置》系列文章（一）介绍了仅南北向有坡度时的光伏方阵布置，今天我们介绍仅东西向有很小坡度时的光伏方阵布置。
当东西相邻的固定式方阵标高相同时，若没有特殊要求（比如两者之间有通道、道路或有直埋电缆沟等），方阵东西向间距一般100-200mm即可。

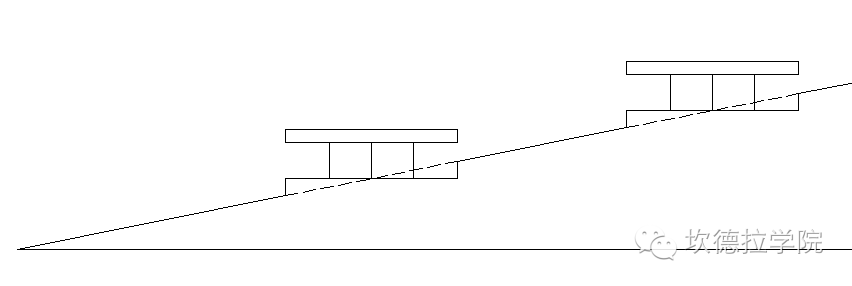

当场地在东西、南北向存在很小的坡度（如3%以下）时，光伏方阵一般仍按照朝向正南、东西纵向水平布置的方案。同时，为减少场平费用及保护环境，一般东西向相邻的方阵的基准标高会一定的差值，如图2-1所示。
图2-1 东西、南北向坡度很小时光伏方阵的布置
图2-2是两个东西向相邻的方阵，两个方阵的高差为H。在给定时刻，当两个方阵东西向间距为De-w时，正好不遮挡。
图2-2东西向相邻的两个方阵（地坪高差为H、东西间距为De-w）
在上述情况下，必须根据高差H计算出相应的东西向间距De-w，从而指导光伏方阵的布置，以尽量避免遮挡对发电量的影响。

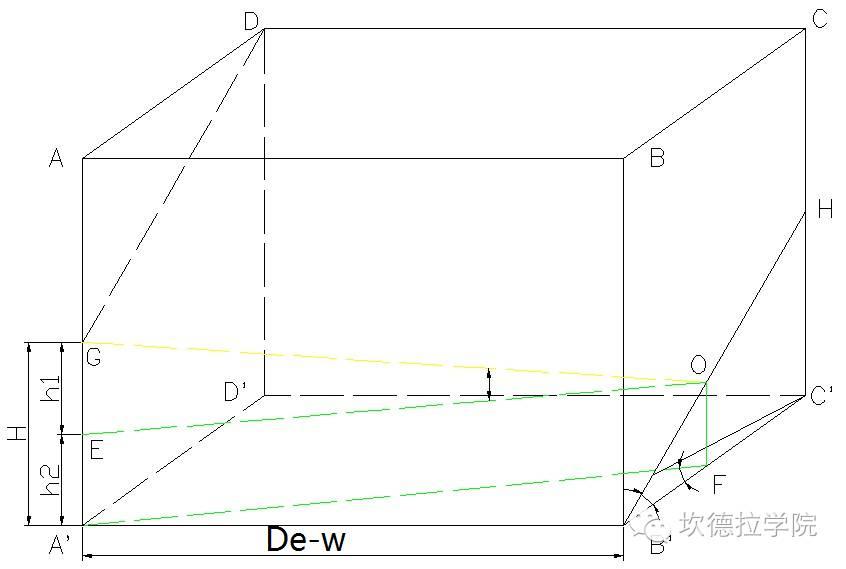

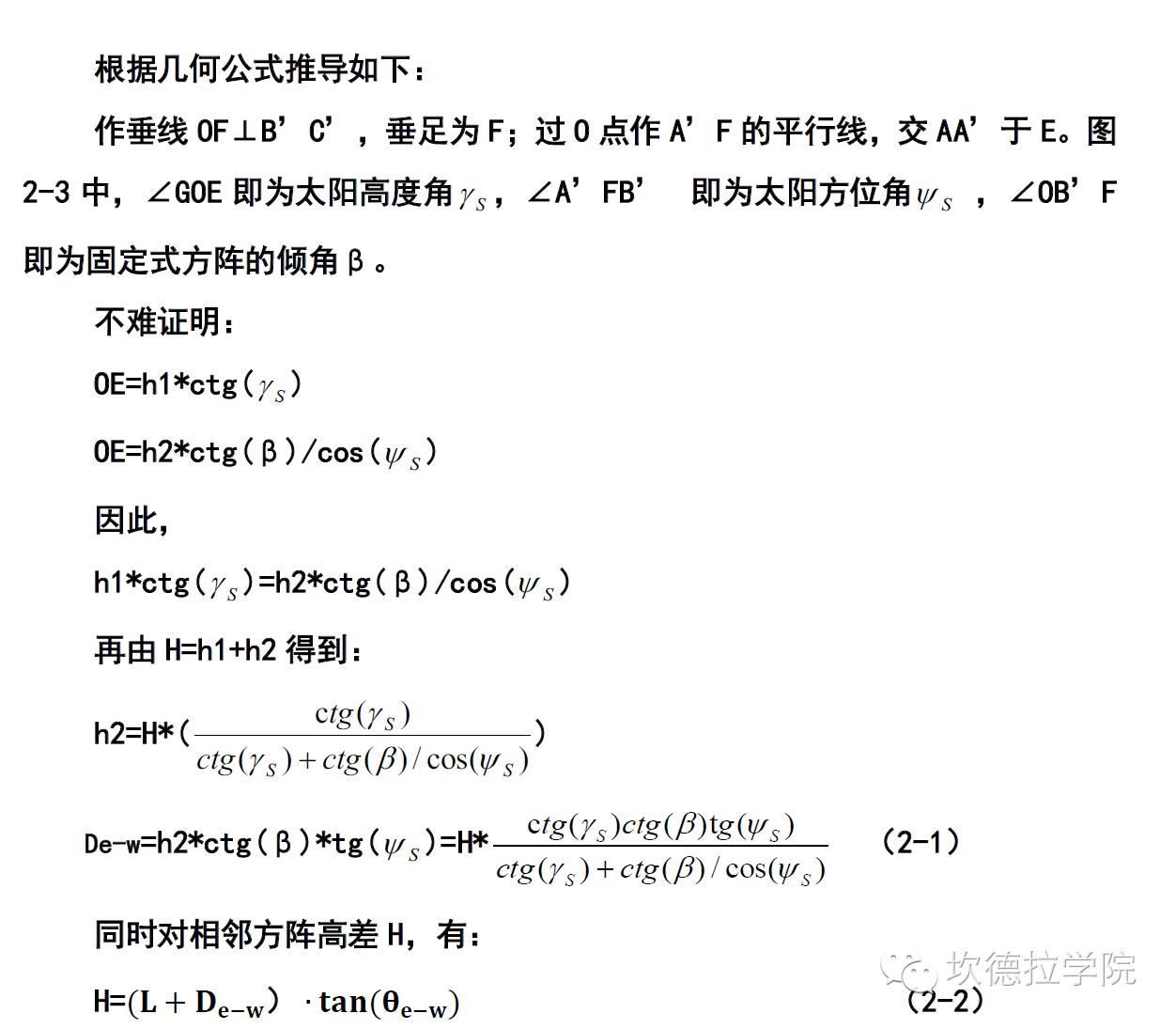

为了找出H和De-w之间的关系，将图1-3相关的量简化后放在长方体中，如图2-3所示。图2-3中，在长方体ABCD-A’B’C’D’中，GD和B’H分别为相邻两个光伏方阵的右边框和左边框，GO为太阳光的方向，BC方向正北方向；在间距为De-w时，东西向方阵确好不相互遮挡。
图2-3东西向相邻的两个方阵间距计算用立体几何模型

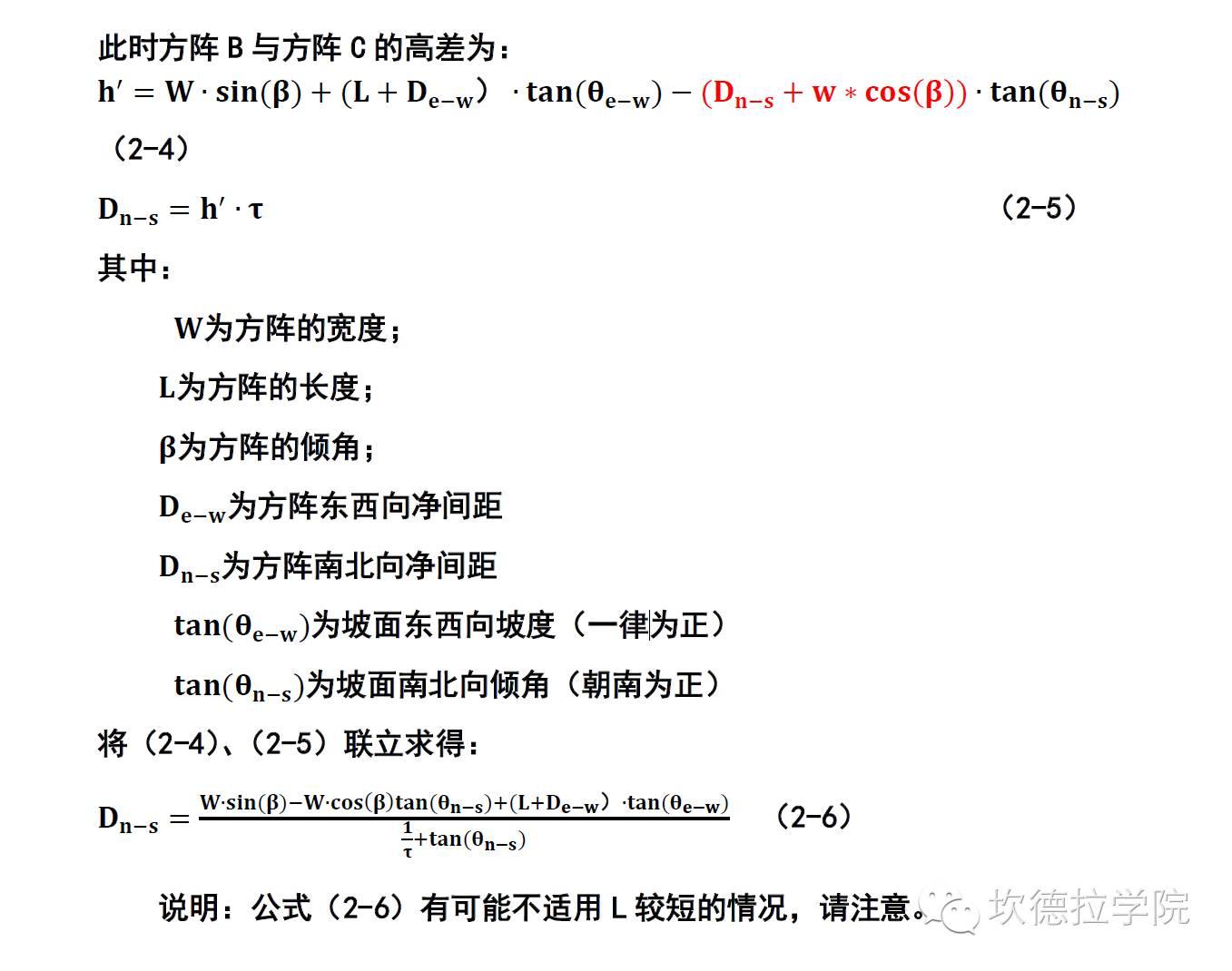

在计算出东西向间距之后，我们再来看南北向间距。当场地在东西、南北向有一定的坡度时，方阵B比方阵C的高差除了有南北向坡度的影响，还有东西向坡度的影响。

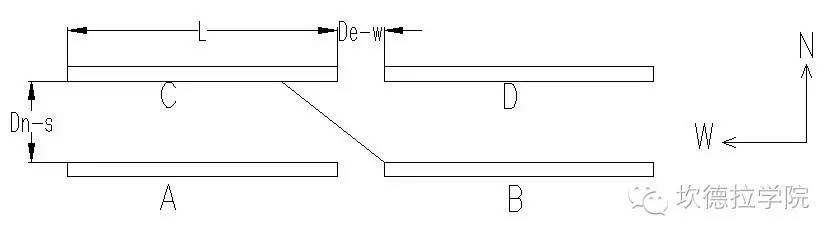

图2-4东西、南北相邻光伏方阵示意图

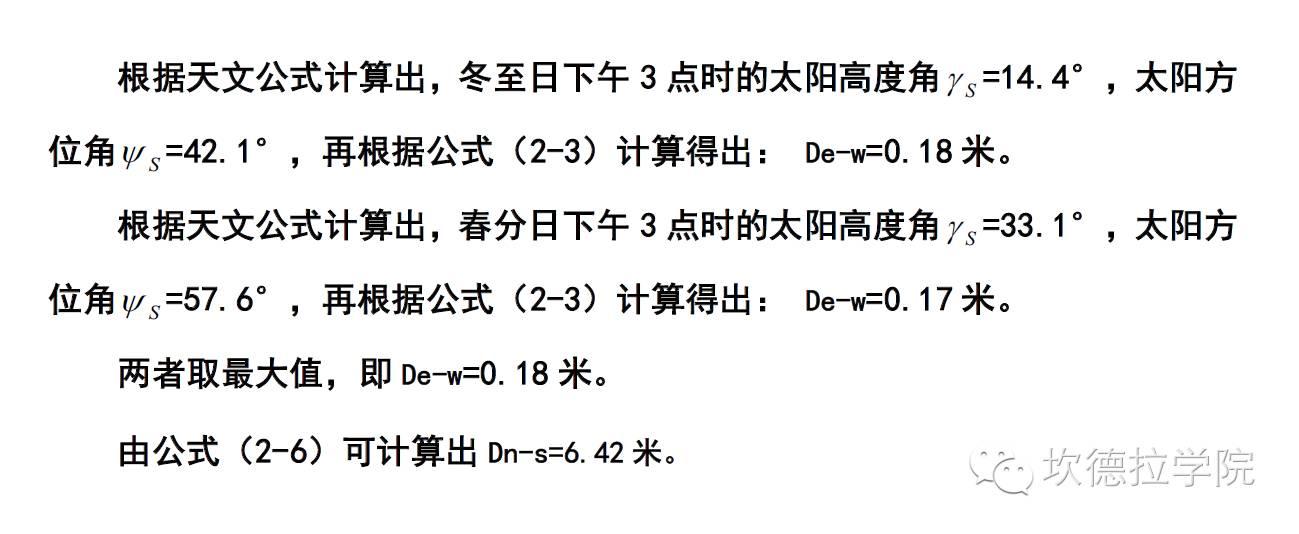

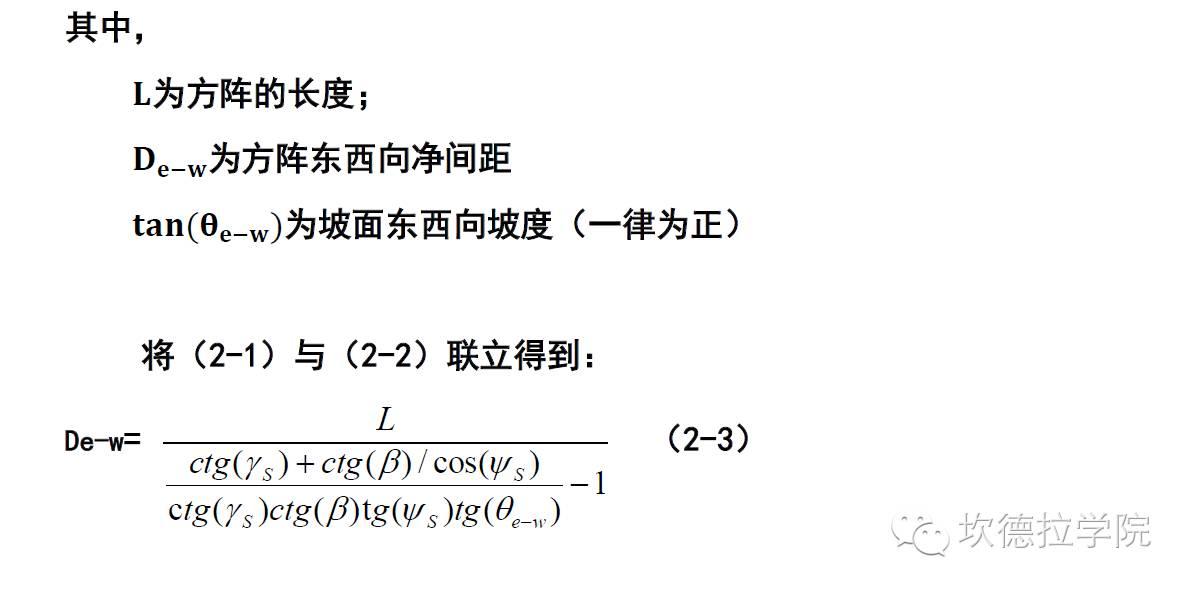

以某项目为例，当地的纬度为39.4°，采用固定式支架，支架倾角为35°；由于场地东西向存在东西坡度2%，南北向也存在坡度（阴坡，-2%）；方阵长10m、宽3.2米。为了保证在冬至日、春分日下午3点时东西相邻的方阵不遮挡，相邻的东西向方阵的间距De-w计算过程如下：
上述所有公式都可以用小程序—坎德拉PV，直接计算。
