一、供电电压与用电电压
1.供配电系统的电源与负荷
负荷是供配电系统的服务对象，电源是服务得以实施所依赖的资源。了解负荷与电源，是构造一个供配电系统的前提。
供配电系统的负荷就是用电设备。用电设备额定电压（简称用电电压）主要有10kV和380/220V两类。
供配电系统的电源，主要由电力公司通过供电线路提供，通常称为市电电源，也有部分供配电系统设置有自备电源。市电电源可以由架空线或电力电缆引入，自备电源有柴油发电机、蓄电池逆变电源系统等。
2.供电电压、用电电压及相互关系
供电企业向电力用户提供的电源的标称电压，称为供电电压。供电电压量值主要与系统规模有关，这里的系统规模含有负荷量值与分布区域两重含义。一般来说，系统规模越大，供电电压越高。常用的供电电压有10kV和380/220V。另外6kV、20kV、35kV、110kV电压也有所采用。
用电设备的额定电压，称为用电电压。
供电电压通常高于或等于用电电压，供配电系统的电压层次中，必须包含与用电电压相对应的电压等级。
二、三种不同电压层次的供配电系统
当供电电压高于用电电压时，因供配电系统必须具有与用电电压相对应的电压等级，因此需要进行电压等级变换；而当供电电压等于用电电压时，不需要进行电压等级变换。根据供电电压与用电电压的差异，以及负荷的规模等因素，产生了供配电系统不同的电压层次结构。
1.二次降压的供配电系统
对于一些大型工业企业或特大型建筑群，一般采用二次降压的供配电系统。二次降压供配电系统供电电压一般为110kV（老系统多为35kV），经总降压变电所降为10kV（老系统多为6kV）后送至各次级变配电所，再由各次级变配电所降为380/220V向低压用电设备配电，次级变配电所也直接向10kV用电设备配电。
这种系统中，供电电压经过了两次电压等级变换，因此叫做二次降压的供配电系统。
2.一次降压的供配电系统
对中型企业、单体高层建筑或一般规模的建筑小区，大多采用一次降压的供配电系统。这种系统供电电压一般为10kV，经变配电所降为380/220V后向低压用电设备供电。
一次降压的供配电系统并不一定只有一个变配电所，如高层住宅小区常设置一个10kV公用变配电所，它除了接受电力系统电能、将电压降为380/220V向小区公用设施配电外，还将10kV电能分配至各建筑组团，再由各建筑组团的专用变配电所将电压降为380/220V，供住户使用。
3.低压直供的供配电系统
这种系统主要对商业店面、小型工厂或作坊、零散住户供电，供电电压为380/220V，无变电环节。
出于安全上的原因，有的供配电系统中还使用220V以下的电压，其中主要为50V以下的电压，称为特低电压（ELV）。特低电压的应用属于用电技术的范畴，可参阅电气安全的相关书籍。
三、主结线所要表达的信息
1.问题的由来
变配电所是供配电系统的重要设施，它除了具有变换电压等级、接受与分配电能的功能以外，还承担着对系统的运行状态进行监视与控制等任务，在供配电系统中起着枢纽的作用。变配电所的电气系统分为一次与二次系统两部分，电气主结线主要表达的是一次系统的结构特征。
从负荷的角度看，变配电所是一个处于电源地位的供电设施，但这个电源自身并不生产电能，而是接受电力系统的电能，并转供给负荷。因此，变配电所除了变换电压等级外，还承担了接受电能（简称受电）与供给电能（简称馈电）的双重任务。针对不同的电源与负荷情况，以及系统对可靠性、经济性、运行灵活性等的不同要求，变配电所应具有不同的电气结构来与之相适应，这就是变配电所电气主结线问题的由来。
2.变配电所电气主结线的含义
简单地说，反映变配电所受、馈电方式的一次系统电气连接，就是变配电所的电气主结线，它主要包括拓扑结构和设备设置两方面内容。
所谓拓扑结构，是指如何构建受、馈电的通道；而设备设置，则是指需要在这些通道上装设什么电气设备，才能满足运行控制、检修维护等的要求。
四、主结线常用设备简介
此处主要了解一次系统常用的设备名称、图形符号、文字符号及主要功能。当我们将这些设备看成是电力网络的一个组成部分时，又可将这些设备称为网络元件。
1.母线

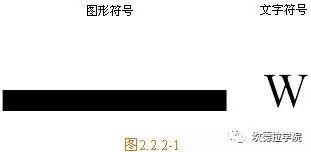

母线一般由矩形截面的铜排或铝排构成，电气上相当于一个节点（node），但有充分的长度提供足够的接线位置，是受、馈电转换的枢纽。母线符号如图2-1所示。
2.断路器
断路器是一种开关电路的电器，有很强的灭弧能力，除了能投、切正常负荷电流外，还能开断量值很大的短路电流。因为主触头位于灭弧装置内，不能直接观察到其通、断状态，因此检修时不能以已操作开断断路器来确认断电。断路器中可装设若干对与主触头状态一一对应的辅助触点，供控制、保护等使用。断路器符号如图2-2所示。
3.隔离开关
隔离开关是一种隔离电路带电与非带电部分的电器，断开时有明显可见的断开点，足以确保证检修安全。隔离开关没有专门的灭弧装置，除投、切很小的电流外，不能投、切负荷电流，更不能断开短路电流。隔离开关符号如图2-3所示。
4.负荷开关
负荷开关也是一种开关电路的电器，但灭弧能力不及断路器，只能投、切正常负荷电流和一定程度的过负荷电流，不能开断短路电流。因为灭弧装置相对简单，负荷开关在断开状态时一般有明显可见的断开点，只要断开点间距等条件符合隔离要求，就可具有隔离开关的功能，这种负荷开关又称为负荷隔离开关。负荷开关符号如图2-4所示。
5.熔断器
熔断器是一种过电流保护电器，用于自动切断电流超过正常值的电路，切断电路的时间与电流大小呈反相关性，切断电路后不能自行恢复，必须更换熔体。熔断器一般具有很强的灭弧能力，可开断短路电流。熔断器符号如图2-5所示。
6.电流（电压）互感器

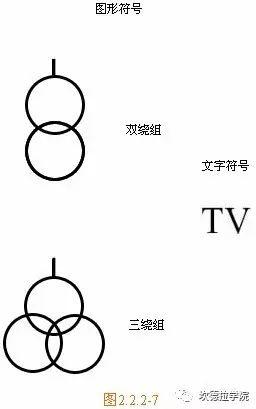

电流（电压）互感器是一种测量电器，将一次系统的大电流（高电压）转换成标准的小电流（低电压），供二次系统使用，并在电气上隔离一、二次系统。电流互感器符号如图2-6所示，电压互感器符号如图2-7所示。
7.避雷器
避雷器是一种过电压保护电器，在供配电系统中用于防止雷电过电压对系统的危害。避雷器符号如图2-8所示。
