作者：江苏中信博新能源
研究院院长
王士涛
平单轴光伏阵列中组件的安装形式主要有竖放和横放，不同安装方式将影响组件的直流线缆走线。这里以1MW+容量配置系统，比较“单竖”、“双横”和“双竖”的直流光伏线缆的线长和线损：
① 以365-390Wp双面组件、组串逆变器为例，每4路接入1台逆变器；
② 系统电压1500V：30块72cell双玻组件串接，共92串，共23台逆变器；
③ 以下是光伏阵列中某一个逆变单元的光伏走线示意，其中A：组件“正极+负极”引出线，B：组串正极出线，C：组串负极出线。

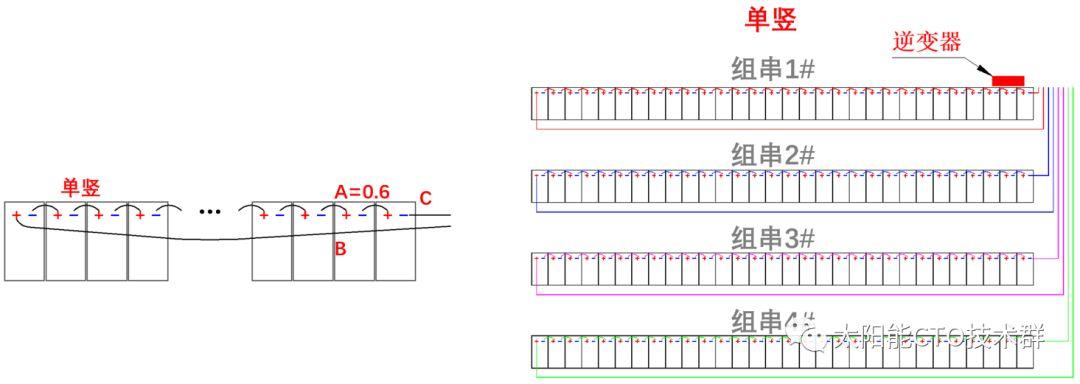

▲图1 平单轴“单竖”布置方案

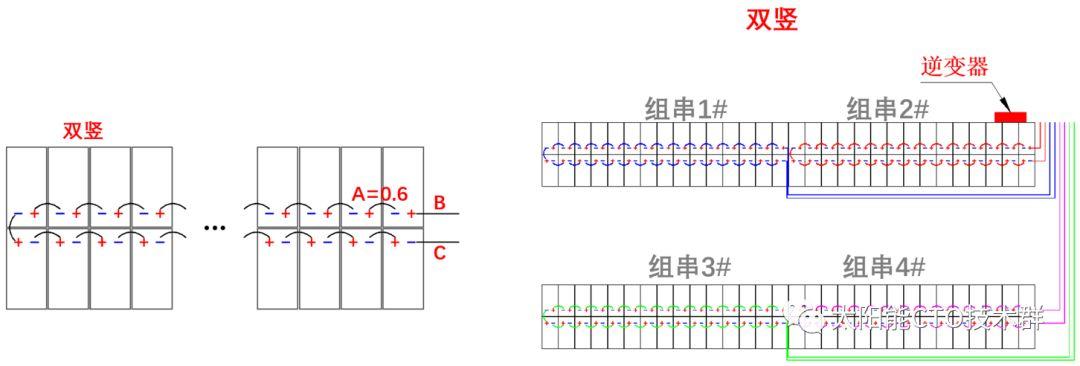

▲图2 平单轴“双竖”布置方案

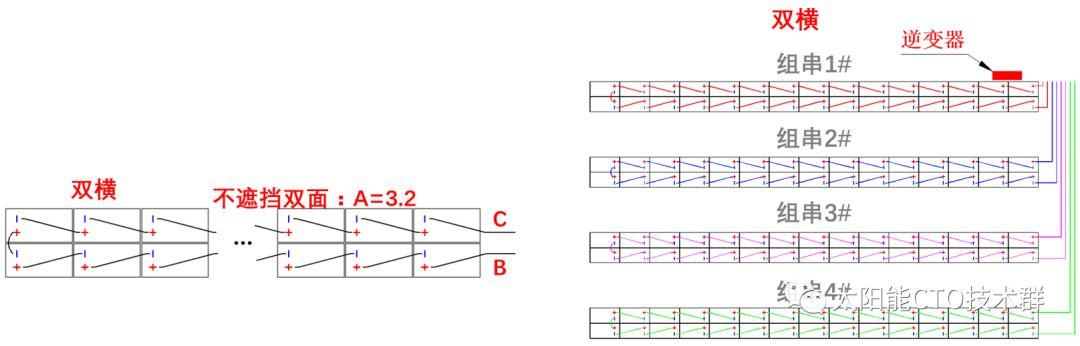

▲图3 平单轴“双横”布置方案

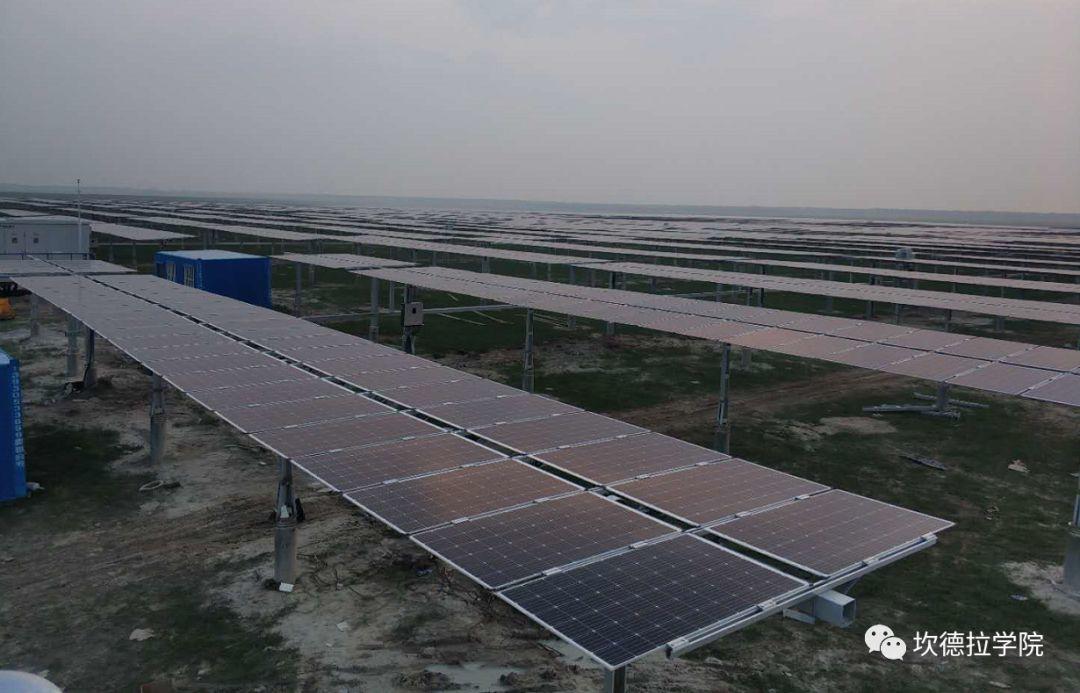

▲图4 中信博双排竖放平单轴支架
以下是三种形式的光伏直流线缆的线长统计以及费用比较，以初投资5元/W、光伏PV1-f 4mm² 线缆的市场价格约3元/米计算。

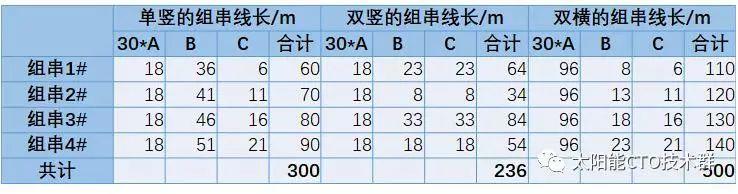

▼表1 光伏直流电缆长度统计表
▼表2 光伏直流电缆费用统计表
以下是光伏阵列中某一个逆变单元的线损率，也能代表光伏阵列的线损率，参考下图双面组件的参数计算：
① 组件实际运行时功率和电流随着光强变化，这里根据NOCT参数计算线损；
② 直流电缆线径以4mm²计算。

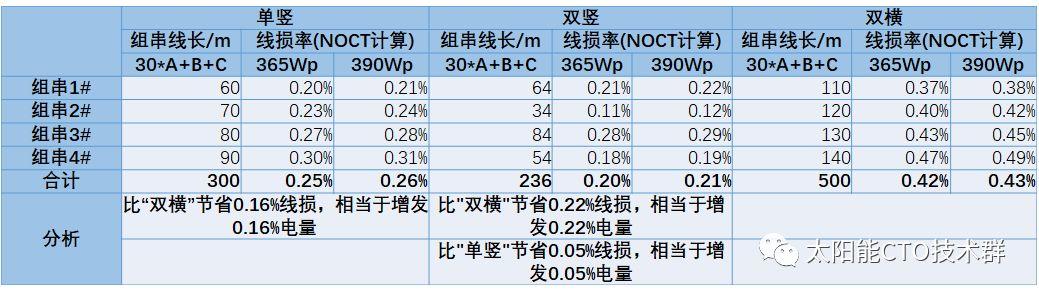

▼表3 一个逆变单元线损率统计表
▼表4 组件电性能参数表
统计上述1MW+容量方案的直流线缆费用，将线损率折算发电量，比较“单竖”、“双竖”、“双横”之间的差异，在不同发电能力地区和不同电价情况下的增益。

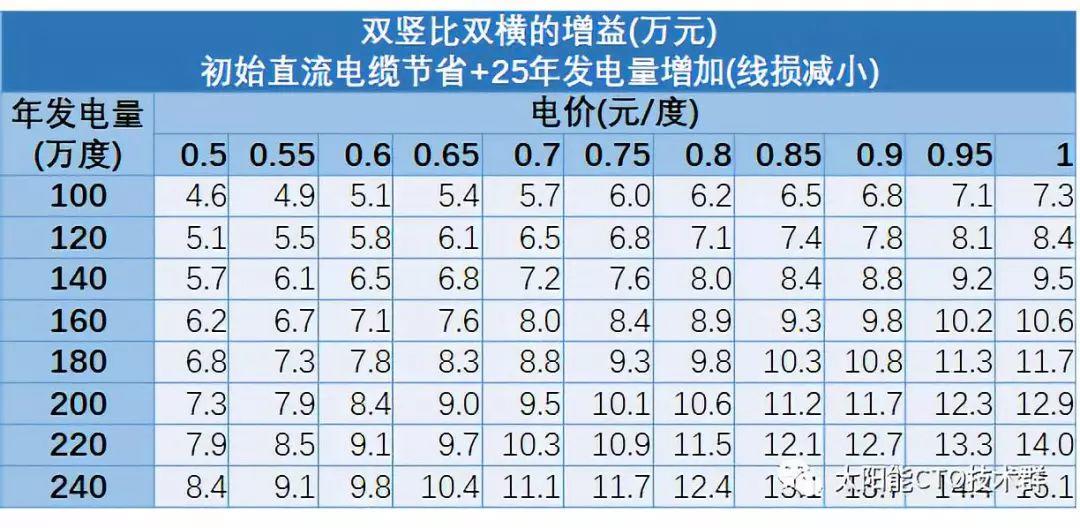

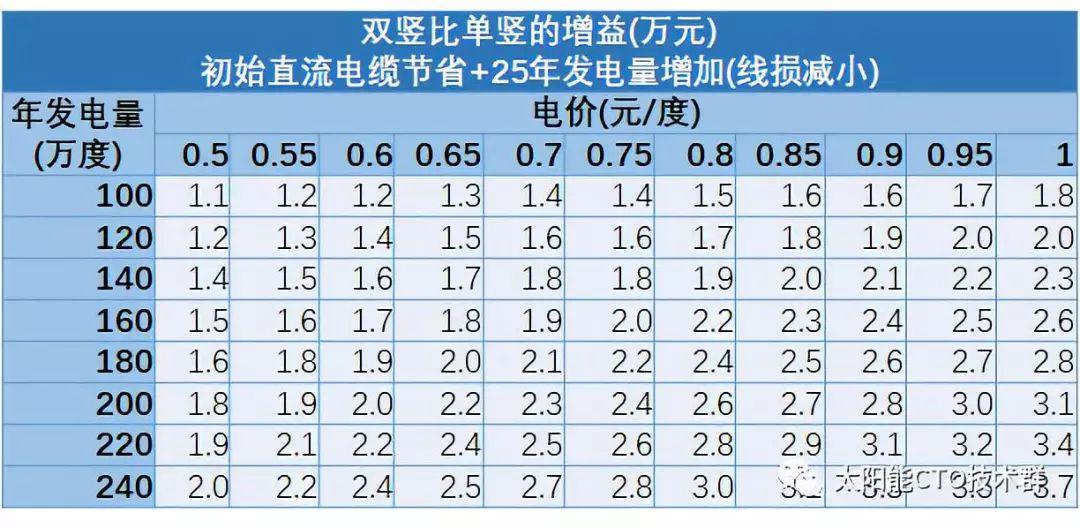

▼表5 不同方案间增益对比表
从走线长度来看，“双竖”方式最节省直流线缆，相应的直流线损也最少。
