相信光伏同行们或多或少都有接触到过太阳轨迹图，尤其是在使用PVsyst时。但可能一部分人仅限于知道有这个图，却并不太清楚这个图上一堆曲线和数字的具体具体意义。
今天坎德拉就带你一篇文章读懂太阳轨迹图。

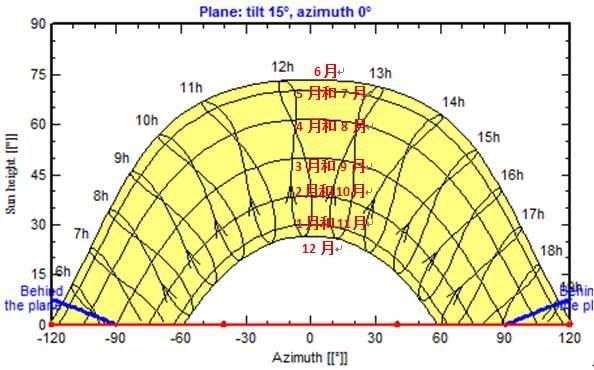

我们先来看一张最常见的太阳轨迹图，如图1，这是一张北京地区的太阳轨迹图：
图1 北回归线以北典型太阳轨迹图
太阳轨迹图是用太阳的方位角和高度角来描述太阳的位置，横坐标为太阳的方位角，纵坐标为太阳的高度角。
如图1中所示，太阳轨迹图中的曲线包括数根抛物线和8字形曲线：
抛物线形状的7根线表示各个不同月份的21号左右太阳从早到晚的轨迹，其各自代表的月份如图1中红色文字所示。
8字形曲线代表一天中各个不同时间点的全年太阳轨迹，比如将全年每一天11点太阳的位置标示在坐标系中，就得到了11h所对应的8字形曲线。
8字形曲线上有箭头标示轨迹的运行方向，用以区分同一根抛物线上的不同月份。
图1中横坐标的值范围从-120°到+120°。其中-90°表示正东方向，+90°表示正西方向。方位角小于-90°或者方位角大于+90°（且高度角小于90°）的部分太阳轨迹表示太阳位于天空中偏北的方向；方位角位于-90°和+90°之间（且高度角小于90°）的部分太阳轨迹表示太阳位于天空中偏南的方向。

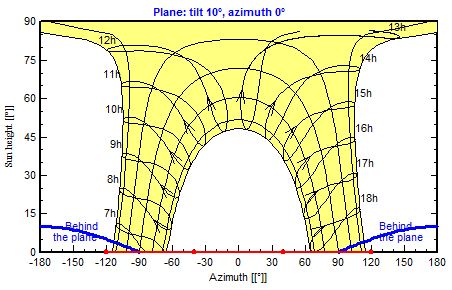

不是！可能有人注意到在上一个问题的描述中始终加了一条说明“高度角小于90°”。图1中纵坐标的值范围从0到90°，对于北回归线以北的地方，太阳高度角是永远低于90°的。而对于北回归线以南的地方，太阳高度角是可能大于90°的，比如图2中所示，是一张纬度位于赤道和北回归线之间的某地太阳轨迹图，之所以与图1不同，没有呈现抛物线型，是因为在部分月份的中午前后（从轨迹图上可以看出是5、6、7三个月的中午前后），太阳的高度角超过了90°，也就是太阳在中午前后位于天空的偏北位置。
图2 赤道与北回归线之间典型太阳轨迹图

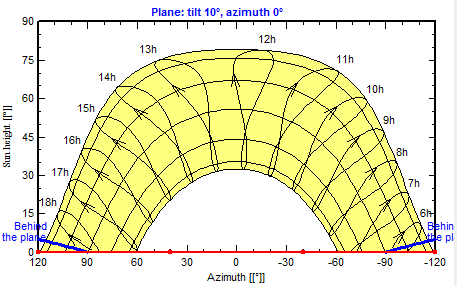

图3所示是位于南半球南回归线以南某位置的太阳轨迹图。
图3 南回归线以南典型太阳轨迹图
乍一看与北回归线以北没有什么区别，但仔细看两者还是有区别的。首先，图3和图1的横坐标相反，图1的-90°（正东）在左边而图2的在右边；其次由于在冬至日（12月21日）太阳直射南回归线，因此在南回归线以南地区，此时的太阳高度角最高，因此图3中的7根抛物线代表月份的顺序与图1页正好相反，最上面是12月，最下面是6月。
